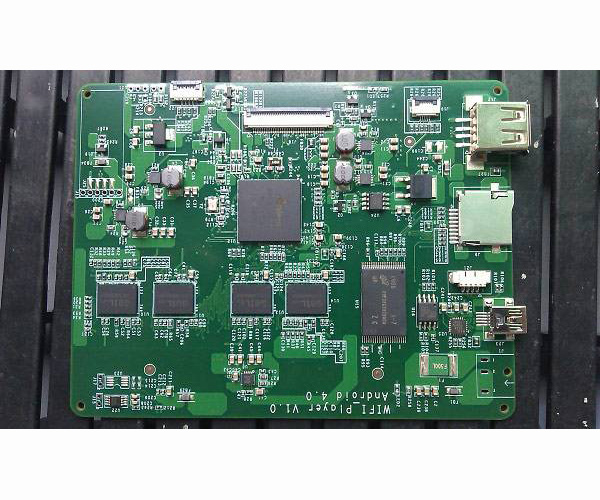

PCB貼片加工在電子行業中是較為流行與普遍的，PCB板都是有一定顏色的，那顏色其實是阻焊劑的顏色，在PCB貼片加工中阻焊劑是較為重要的，它可以防止元件錯焊，同時也可以延緩器件的使用壽命，讓器件和線路不容易發生氧化或是腐蝕的現象。不過一般而言PCB板的顏色以綠色為主，為什么多數都為綠色呢?有什么優勢優點呢?
這主要是因為綠色阻焊工藝最成熟、簡單，綠色板也更環保。除了綠色，PCB板還有白色、黃色、紅色、藍色、亞光色，甚至還有菊色、紫色、黑色、亮綠色等。白色的存在，因為它是制作燈具類產品必須用到的色料，而其他顏色的使用，多出于是為區分不同的產品樣品。公司從研發到產品落地整個階段，根據PCB板不同用途，實驗板也許會用紫色，重點板會有紅色，計算機內部的板件又會用黑色，通過顏色加以區分標記。至于綠油，其阻焊油墨是歷史悠久、便宜且普及的，有許多優勢：
1、pcb加工中，電子產品生產包括制板以及帖片，期間有幾道工序要經過黃光室，而綠色PCB板在黃光室的視覺效果較好;
2、其次，在SMT貼片加工時，上錫、貼片以及AOI校驗這些步驟，都需要光學定位校準，綠色的底板儀器識別時更為友好;
3、部分檢測工序依賴工人觀察(不過現在大都使用飛針測試代替人工了)，在強光照射下不停地盯板子，綠色對眼睛友好;
4、綠色的PCB還比較環保，廢棄板進行高溫回收處理時，不會釋放有毒氣體。其他PCB顏色，像藍色和黑色分別摻了鈷和碳，因為有微弱導電性，會有短路風險。 另外，像黑色、紫色、藍色燈，PCB基板顏色太深了，會增加主板的檢驗和維修難度，工藝上也不好控制。
以黑色板為例，黑色板在生產中比較容易因工藝和原料配比問題，稍有不慎，就會造成明顯色差，導致PCB不良率高。黑色電路板的走線也不容易辨別，這會為后期維修和Debug增大難度，許多PCB工廠都不怎么使用黑色PCB。即使在軍工、工控領域，對品質要求極高的產品，也都使用綠色PCB基板為主。PCB板顏色，也絲毫不影響其使用性能。
PCB貼片的PCB板為綠色的確可以帶來不少好處，不過其實PCB板的顏色對其使用性能是沒有什么直接影響的，用綠色只是因為綠色在加工中的黃光室中顏色效果較好，其次在進行光學定位校準時綠色對儀器的識別也較為友好，況且綠色對眼睛友好且標為環保，綠色的PCB板可以給加工帶來不少便利，久而久之綠色的PCB板就占據的市場的絕大多數，成為較為普遍的顏色。
