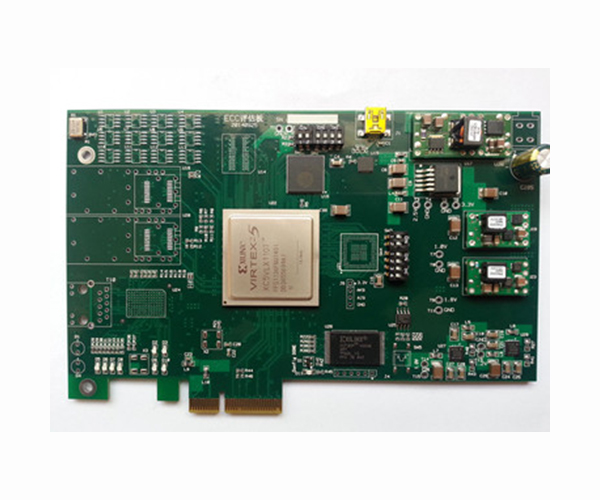

SMT是表面貼裝技術，是電子組裝行業流行的技術和工藝。SMT貼片基于PCB。首先在裸PCB的焊盤上印刷錫膏，然后用貼片機在裸PCB的焊盤上貼裝電子元件。然后，PCB被送到回流焊進行焊接，SMT貼片是將電子元件貼裝到PCB裸板上的一道工序。下面就由smt貼片加工廠家來詳細給大家說說吧。
SMT貼片基本流程要素:絲印、檢驗、貼裝、回流焊、清洗、檢驗、修復。
1.絲網印刷:在電路板的焊盤上膠印錫膏或補丁，為元件的焊接做準備。所用設備位于SMT生產線前端(鋼網印花機)。
2.檢查:檢查印刷機上的錫膏印刷質量，印刷在PCB上的錫膏數量和位置，錫膏印刷的平整度和厚度，錫膏印刷是否有偏差，印刷機上的錫膏鋼網剝離是否有尖銳現象等。使用的設備是(SPI)焊膏測厚儀。
3.貼裝:其作用是將表面貼裝元件準確地組裝到PCB的固定位置。使用的設備是SMT流水線絲網印刷機后面的貼片機。
4.回流焊:其作用是熔化錫膏，使表面貼裝零件與PCB板緊密貼合在一起。使用的設備是SMT生產線上貼片機后面的回流焊爐。
5.清洗:其作用是除去組裝好的PCB板上對人體有害的助焊劑等焊接殘留物。使用的設備是清潔機，位置不固定，可以在線也可以離線。
6.檢驗:其功能是檢驗組裝好的PCB的焊接質量和組裝質量。使用的設備包括放大鏡、顯微鏡、在線測試(ICT)、自動光學檢查(AOI)。根據測試的需要，可以在生產線上配置合適的位置。
7.修復:其功能是修復被檢測出有故障的PCB。使用的工具包括烙鐵、維修站等。設置在生產線的任何位置。
以上就是小編給大家介紹的有關于smt貼片加工的工藝步驟，希望看完之后能夠?qū)Υ蠹矣兴鶐椭Ｏ胍N片加工后能夠達到預期效果，上述所說的這些步驟都需要一一執行，不然極易會產生一定的偏差。
