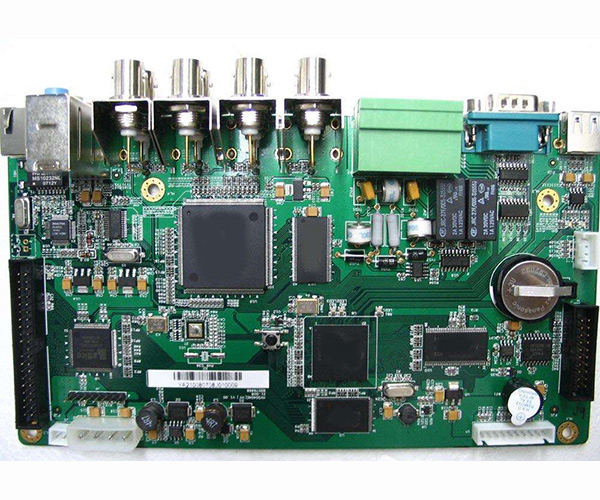

PCB貼片加工是現在電子行業中比較流行的一種加工工藝，大家可以觀察到大多數的PCB板都是綠色的，因為綠色可以給加工帶去便利，所以久而久之的綠色的PCB板就占據了大部分的市場。在加工過程中如果PCB板出現短路的話是會引起嚴重的后果的，PCB板的質量不好或是其他操作因素都會導致短路，所以該如何檢查PCB板是否發生短路呢?
1.視力檢查
首先仔細觀察PCB的整個表面。如果有，請使用放大鏡或低倍顯微鏡。在焊盤或焊點之間尋找錫須。任何焊料的裂紋或斑點都應引起注意。檢查所有通孔。如果指定了未鍍通孔，請確保板子上是這種情況。電鍍不良的過孔會在各層之間造成短路，并使您的所有東西都接地，VCC或兩者都綁在一起。
如果短路確實很嚴重，并且導致組件達到臨界溫度，則實際上您會在印刷電路板上看到灼傷的斑點。它們可能很小，但是會變成棕色，而不是正常的綠色阻焊劑。如果您有多塊板，那么燒毀的PCB可以幫助您縮小特定位置的范圍，而無需為另一塊板供電，以免犧牲搜索范圍。不幸的是，我們的電路板本身沒有燒痕，只是運氣不好的手指檢查了集成電路是否過熱。
某些短路將在電路板內部發生，并且不會產生燃燒點。這也意味著它們從表層不會被注意到。在這里，您將需要其他方法來檢測PCB中的短路。
2.紅外成像
如果您不是剛開始使用其硬件預算不足的初創公司，則可能很幸運能夠使用紅外熱像儀。使用紅外熱像儀可以幫助您定位產生大量熱量的區域。如果沒有看到有源組件遠離熱點，那么即使短路發生在內部層之間，也可能發生PCB短路。
短路通常比普通走線或焊點具有更高的電阻，因為它沒有在設計中進行優化的好處(除非您真的很想忽略規則檢查)。該電阻以及由于電源和地之間的直接連接而產生的自然高電流，意味著PCB短路中的導體會發熱。從您可以使用的較低電流開始。理想情況下，您會先看到短路，然后再造成更多損壞。
PCB貼片加工中，除了可以如上文所述通過我們的眼睛進行觀察，其實還可以借助一些儀器或是別的方法進行測試，比較常見且方便的是可以使用數字萬用表測試其是否短路。在此類加工中PCB板的質量也是比較重要的，如果PCB板質量不過關的話可能會較容易產生短路的現象。
